GW7-252型戶外交流高壓隔離開關
發表于：2024-02-01 15:47 發布者：admin
一、適用范圍：
GW7-252隔離開關是三相交流50Hz戶外高壓交流電器，用于額定電壓220kV電力系統，為高壓線路在無載流情況下進行切換線路及對被檢修的高壓母線、斷路器等電器設備與帶電高壓線路進行電氣隔離，給被檢設備和檢修人員提供一個符合要求的可見絕緣距離，保證檢修人員的安全之用。
產品符合GB1985及IEC62271-102標準。

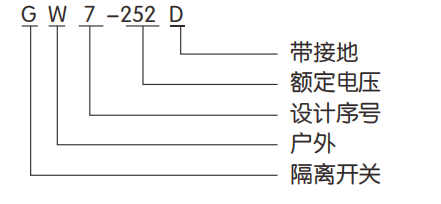

二、型號及其含義：
三、使用環境條件：
3.1 海拔高度不超過：2000m；
3.2 環境溫度：-40℃~+40℃；
3.3 最大風速：34m/s；
3.4 抗地震能力：水平加速度：0.250g；
垂直加速度：0.125g；
3.5 覆冰厚度不超過：10mm；
3.6 絕緣子污穢等級：Ⅱ(25mm/kV)、N(31mm/kv）；
3.7 安裝場所無易燃、易爆、化學腐蝕等有害物質應無頻繁而劇烈的震動、

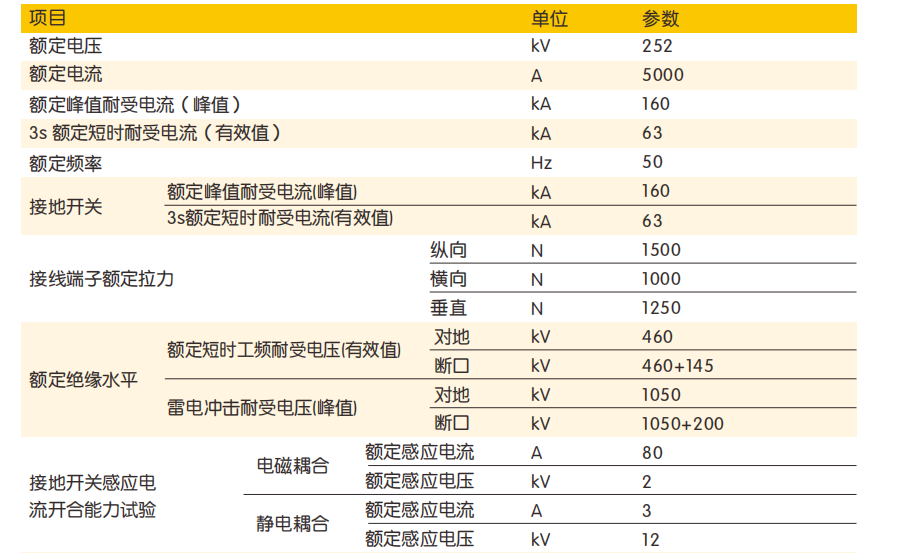

四、主要技術參數：
五、主要特點：
5.1 斷口距離大，性能優異，運行可靠。
5.2 結構簡單，安裝調整方便。
5.3 翻轉后的動，靜觸頭接觸壓力大，通流性能好，能力強。
5.4 觸頭、觸指又具有很好的自清潔功能，運行成本低。
5.5 整體結構穩定性好。
5.6 表面采用熱鍍鋅處理具有良好的防腐性能。
六、結構：
GW7-252系列戶外高壓交流隔離開關為三柱式，中間支柱水平回轉，導電臂選用鋁合金管，可自身翻轉，雙斷結構。
規格有三種:不接地、單接地、雙接地。隔離開關配人力操動機構或電動操動機構，接地開關配人力操動機構和電動操動機構。

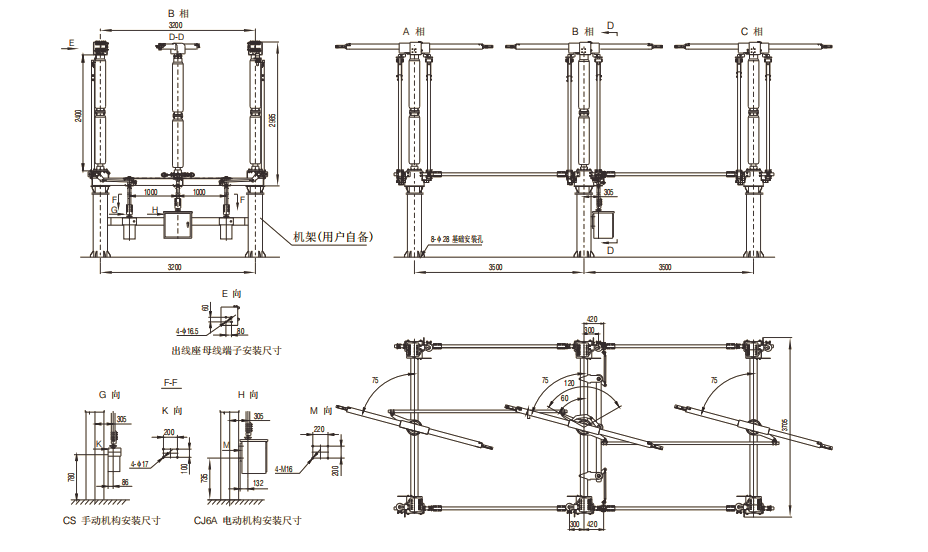

七、外形及安裝尺寸：
