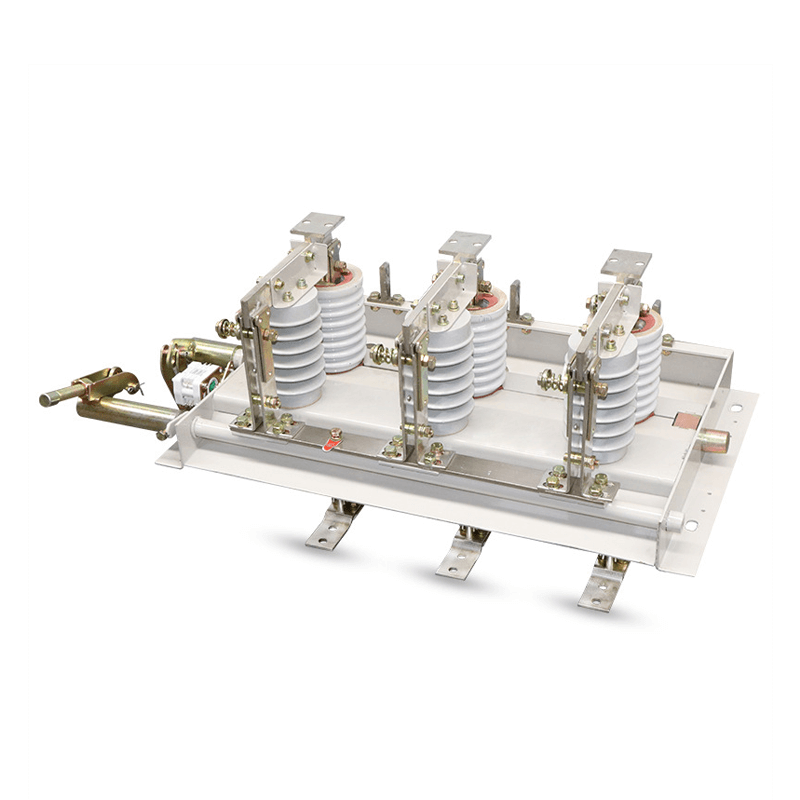

GN30-12D戶內高壓隔離開關
發表于：2024-01-31 10:06 發布者：admin
一、產品概述 ：
GN30-12系列戶內交流高壓隔離開關適用于額定電壓10kV，三相交流50Hz電力系統中作 為在有電壓而無負載情況下，分合電器之用。本產品性能符合《交流高壓隔離開關和接地開關》 標準規定。 GN30-12型旋轉式戶內高壓隔離開關是一種旋轉觸刀式的新型隔離開關，主要結構是在三 相共底架的上、下兩個平面上，固定兩組絕緣子及觸頭，通過旋轉觸刀，從而實現開關的分合閘。
二、 產品使用環境條件
1、海拔高度不超過1000m；
2、周?chē)諝鉁囟龋荷舷?40℃,下限一般地區-10℃;高寒地區-25℃;
3、空氣相對濕度：日平均值不大于95%，月平均值不大于90%；飽和蒸汽壓日平均值不大于 2.2×10-3MPa，月平均值不大于1.8×10-3MPa；
4、沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動場所。

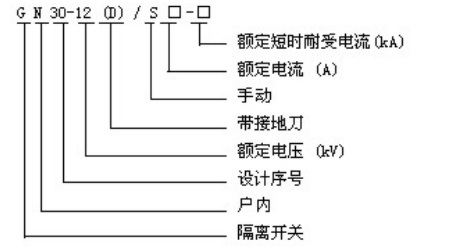

三、型號及含義 ：
GN30-12系列戶內高壓隔離開關，GN30-12D型開關是在GN30-12型開關基礎下增加帶接地刀的形式，可滿足不同電力系統的需要。
一般改系列隔離開關的常見型號有：
GN30-12/630A GN32-10/1000A GN30-12/1250A GN30-12/2000A GN30-12/3150A
GN30-12D/630A GN30-12D/1000A GN30-12D/1250A GN30-12D/2000A GN30-12D/3150A
除此之外：還有分合電器之用，亦有派生產呂防污型、高原型和可加裝帶電顯示裝置等。
四、主要技術參數 :
型號 | 額定電壓kv | 最高工作電壓KV | 額定電流A | 動穩定電流KA （峰值） | 4s熱穩定電流KA （有效值） |
GN30- 12（D）/630A | 12 | 11.5 | 630 | 50 | 20 |
GN30- 12（D）/1000A | 12 | 11.5 | 1000 | 80 | 31.5 |
GN30- 12（D）/1250A | 12 | 11.5 | 1250 | 80 | 31.5 |
GN30- 12（D）/2000A | 12 | 11.5 | 2500 | 100 | 40 |
GN30- 12（D）/2500A | 12 | 11.5 | 2500 | 100 | 40 |
GN30- 12（D）/3150A | 12 | 11.5 | 3150 | 100 | 40 |

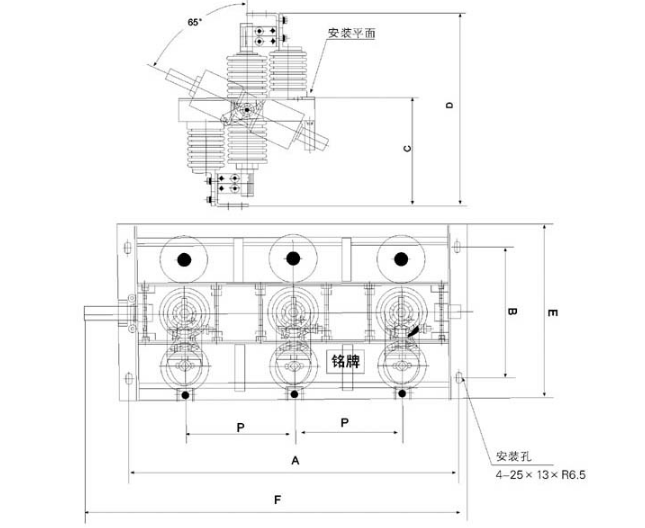

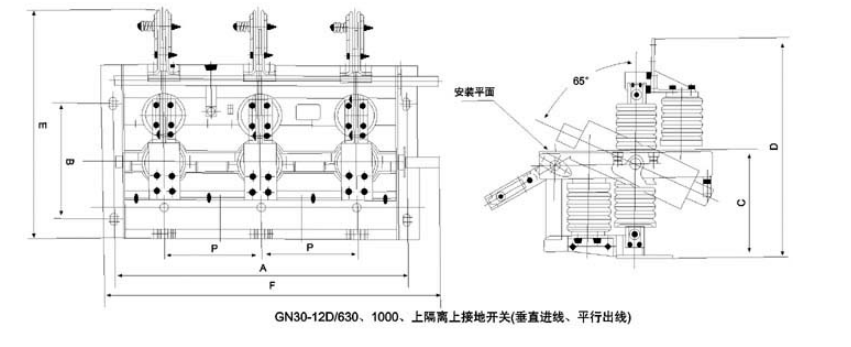

五、 外形及安裝尺寸：
GN30-10隔離開關的安裝示意圖如以下所示
