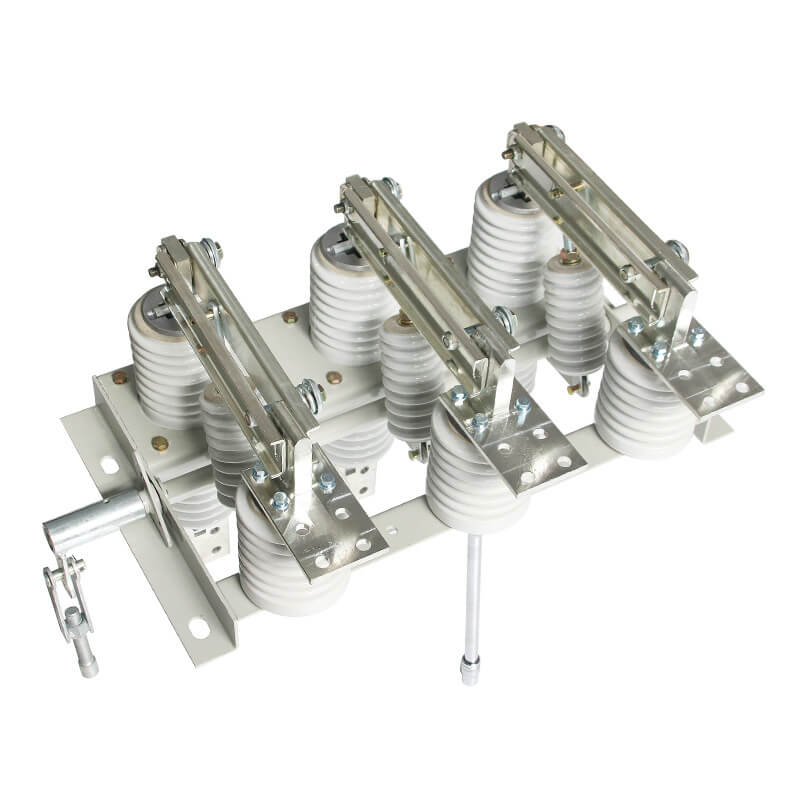

GN19-12戶內隔離開關
發表于：2024-01-31 10:36 發布者：admin
一、概述：
GN19-12(C)系列戶內高壓隔離開關(以下簡稱隔離開關)為額定電壓12kV,三相交流50HZ的戶內裝置，作為有電壓而無負載的情況下分、合電路之用。
本產品符合GB1985-2004、GB/T11022-1999的規定。
二、使用環境條件：
a.海拔不超過1000m;
b.環境溫度不高于+40℃;且在24h內側得得平均值不超過35℃;最低調圍空氣溫度對“-15戶內”級-15℃。
c.相對濕度日平均不大于95%,月平均平均大于90%;
d.沒有嚴重影響隔離開關絕緣和導電能力的氣體、蒸氣、化學性沉積物、鹽霧及其爆炸性、侵蝕性物質的場所；
e.沒有頻繁劇烈振動的場所。

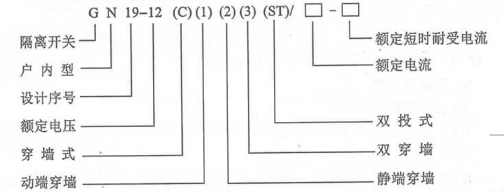

三、、產品型號、名稱及含義
四、技術參數：
型號 | 額定電壓kv | 額定電流A | 4秒額定短時耐受電流kA | 額定峰值耐受電流kA |
GN19-12(C)/400-12.5 | 12 | 400 | 12.5 | 31.5 |
GN19-12(C)/630-20 | 12 | 630 | 80 | 50 |
GN19-12(C）/1000-31.5 | 12 | 1000 | 80 | 80 |
GN19-12(C)/1250-40 | 12 | 1250 | 100 | 100 |
GN19-12(C)/1600-40 | 12 | 1600 | 100 | 100 |
GN19-12(C)/2000-40 | 12 | 2000 | 100 | 100 |
五、產品結構及工作原理：

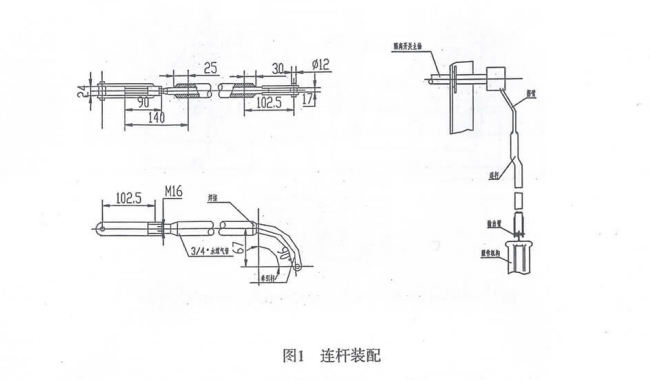

GN19-12平裝型隔離開關的每相導電部分通過兩個支柱絕緣子固定在底座上。GN19-12C穿墻型可分為C1,C2,C3;C1、C2則一側為支柱絕緣子，一側為瓷套管絕緣子(C1轉動側為套管，C2開斷側為套管);C3為兩側均為套管。三相平行安裝，導電部分由觸刀、靜觸頭、觸座(或導電桿)組成。每相觸刀中間均連有拉桿絕緣子，拉桿絕緣子與安裝在底座上的主軸相連。主軸通過手柄與連桿(用戶自備)和CS6-1T型手力機構相聯接。
觸刀由兩片槽形銅板組成，它不僅增大了觸刀散熱面積對降低溫度有利，而且提高了觸刀的機械程度。觸刀一端通過螺栓(軸銷)安裝在觸座上(或導電桿上);另一端與靜觸頭連接。觸刀接觸壓力靠?jì)啥说膹椈蓙?lái)維持。GN19-12(C)/1000、1250、1600在觸刀兩側安裝有磁鎖板，加磁鎖板的目的：一是靠磁板鎖的杠桿作用增加接觸面；二是當短路電流通過時其磁場多兩磁鎖板產生吸力增強了兩槽形觸刀之間的夾緊力，亦即增加了接觸處的接觸壓力，因而提高了開關的動熱穩定性。
底架裝配；由底架、主軸、停擋、擋圈等組成。停擋主要用來保證導電觸刀”分"、“合”時所得到要求的終點位置。
六、安裝及調整：
6.1 安裝前的準備工作：
6.1.1 打開包裝箱，按照裝箱清單檢查產品備件及所附技術文件是否齊全，產品在運輸、保管過程中有無損傷；
6.1.2 清除產品內的灰塵、污物，仔細擦拭瓷絕緣子及底架上接地部分表面；
6.1.3 在所有機械摩擦部分涂上工業凡士林油；
6.2 隔離開關與手力機構可以垂直、水平或傾斜地安裝在開關柜內墻上。
6.3 隔離開關安裝高度一般為2.5-6.0m(隔離開關轉軸距地面距離)。手力機構的安裝位置，手柄支點至地面距離為1.0-1.3m;
6.4 GN19-12ST(C)/400-1250A型戶內高壓隔離開關外形尺寸如圖13,圖14所示。
6.5 安裝后CS6-1T手力機構手柄的轉動角度應與GN19-12、GN19-12C型隔離開關分合時主軸的角度相配合，調整過程按下列方式進行。

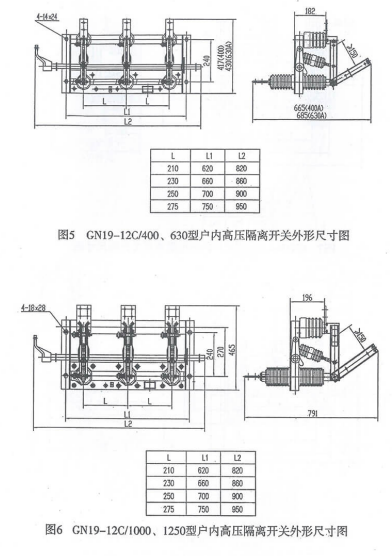

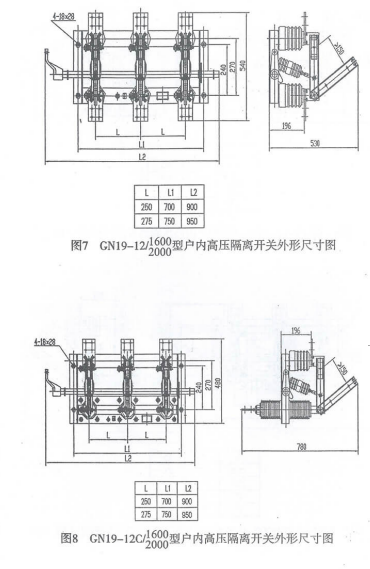

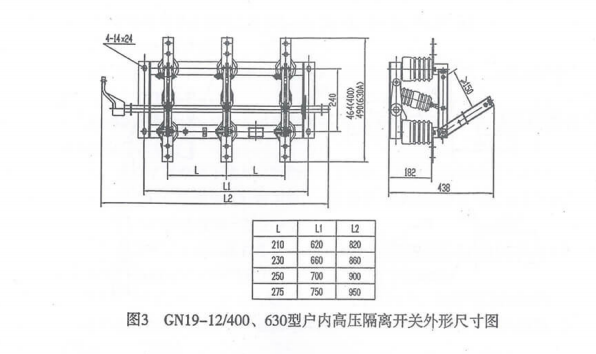

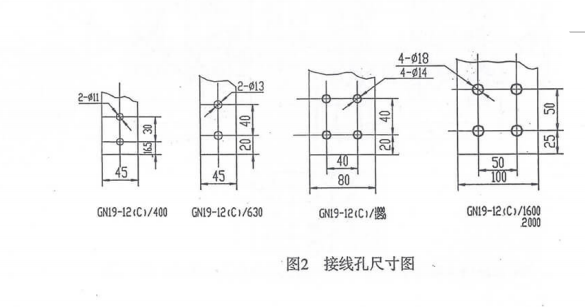

七、外形尺寸圖：
