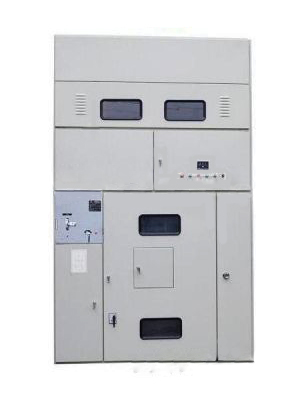

一、XGN17-40.5 箱型固定式交流金屬封閉開關柜概述：

  XGN17-40.5箱型固定式交流金屬封閉開關柜按GB3906-2006而進行設計。它適用于三相交流額定頻率50Hz單母線及單母線帶旁路系統的戶內成套裝置，作為接受和分配35kV的網絡(luò )電能之用，并具有對電路進行控制，保護和監測之功能。

符合標準：

  GB3906-2006  《3~35kV交流金屬封閉開關設備》

  GB11022-99   《高壓開關設備通用技術條件》

  IEC60298    《額定電壓1kV以上50kV及以下交流金屬封閉開關設備和控制設備》

  DL404-97    《戶內交流高壓開關柜訂貨技術條件》

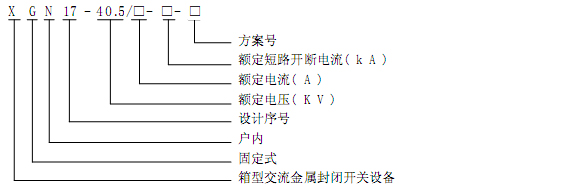

二、型號及含義：

三、使用環境條件：

1、正常環境條件：

①　周?chē)?/span>空氣溫度上限：+40℃、下限：-10℃、日平均溫度不超過35℃；

②　海拔高度不超過1000m；

③　相對環境溫度日平均不大于95％，月平均不大于90％；

④　地震烈度不超過8級；

⑤　水蒸氣壓力日平均值不超過2.2Kpa，月平均值不超過1.8kpa；

⑥　無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈這棟的場所。

2、特殊工作條件：

  在超過規定的正常的環境條件下使用時，由用戶和制造廠協商。

四、構造：

 XGN17-40.5箱型固定式交流金屬封閉開關設備為固定式接裝組合結構，其基本骨架均由型鋼及鋼板彎制件焊接而成，柜體外殼具有IP2X防護等級。本開關設備主要由前柜和后柜拼裝而成，接不同的用途設置相應的功能單元，柜內帶電體間均以空氣絕緣為主。

 1）前柜：前柜設置了主母線及母線隔離開關室、斷路器室、繼電器室，主母線及母線隔離開關室在該柜上方，斷路器室設置在該柜下方，該室還設置有電流互感器，兩室間有絕緣板隔開，通過母線套管相連。繼電器設置在該柜正前面的中部，端子室上方為操作面板，可裝設輔助開關。

 2）后柜：后柜用螺栓與前柜相連，該柜還可以安裝電壓互感器或避雷器，聯絡(luò )母線和電纜出線安裝在此柜。后門有螺栓固定，若帶電顯示器提示沒電，可打開后門，主母線室與后柜用隔板隔開。

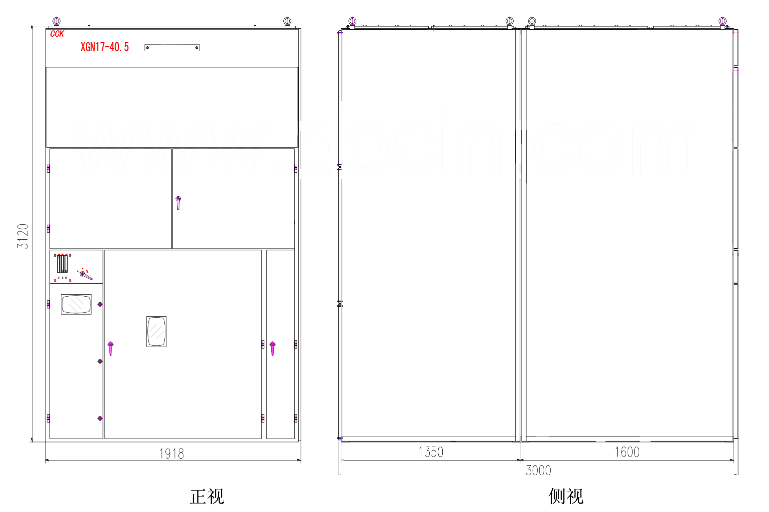

五、外形尺寸圖：
