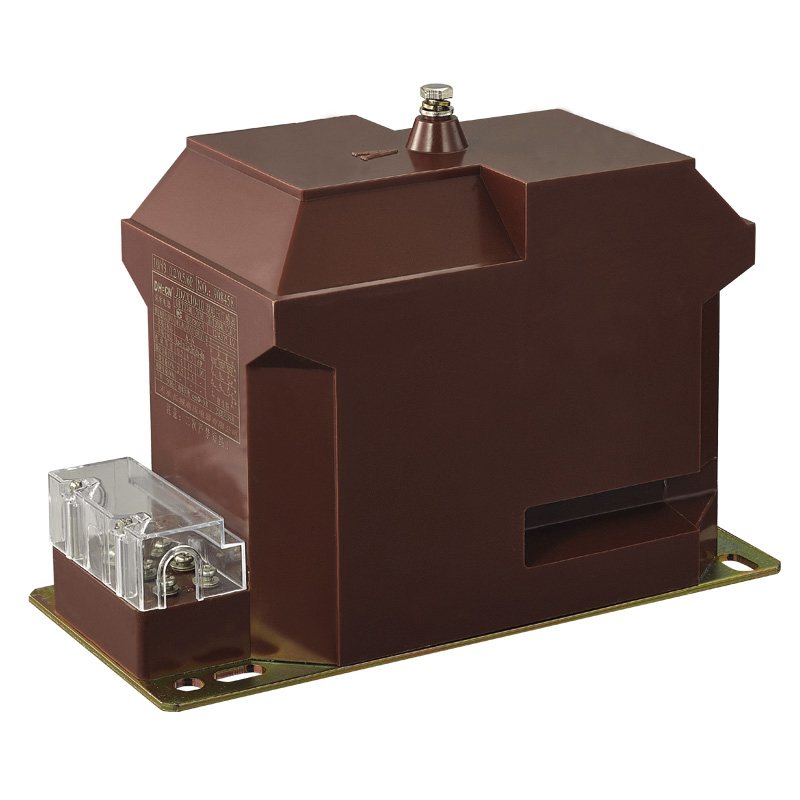

JDZX10-10A電壓互感器(10KV)
發表于:2021-10-14 15:24 發布者:admin




一、JDZX10-10A電壓互感器概述:

  JDZX10-10A 型電壓互感器采用環氧樹脂真空澆注全封閉式結構,適用于額定頻率為50Hz,額定電壓為10kV 的電力系統及開關柜、電能計量柜中,作電壓、電能計量和繼電保護用。

二、執行標準:

  產品執行標準為GB20840.1-2010、GB20840.2-2013。

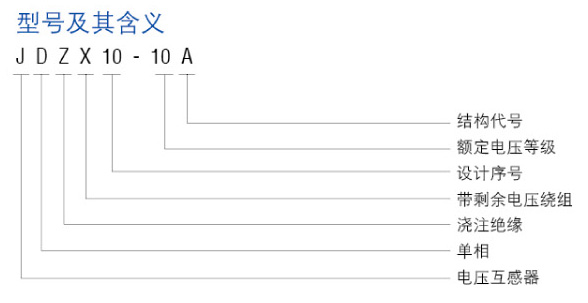

三、型號含義:


四、使用環境條件:

  1)安裝場所: 戶內;

  2)環境溫度: 最高氣溫40℃;最低氣溫-5℃;日平均氣溫不超過 30℃;

  3)海拔高度: 不超過1000m;

  4)大氣條件:大氣中無嚴重污穢。

五、功能及特點:

   本系列互感器為支柱式結構,采用環氧樹脂全封閉澆注,耐污染及潮濕,也適用于熱帶地區使用,互感器不需要特別維護,只需定期地清除 表面污物。由于互感器采用環氧樹脂全封閉澆注,尺寸小、重量輕、適宜于任何位置、任意方向安裝。二次出線端子處安裝接線端子盒,端子盒正面和側面各有一個孔(用手掀即可形成)與出線端配合供引出接線用,安全可靠。產品底板上有6 個安裝孔可供安裝。

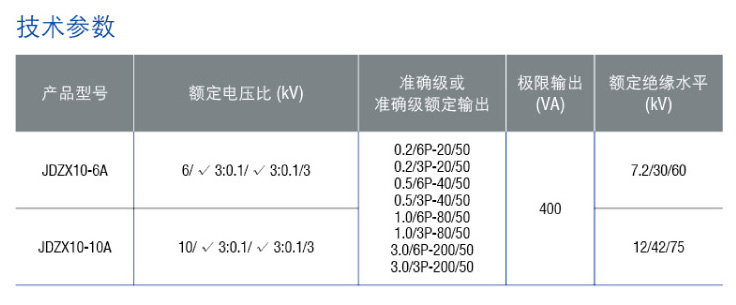

六、主要技術參數:

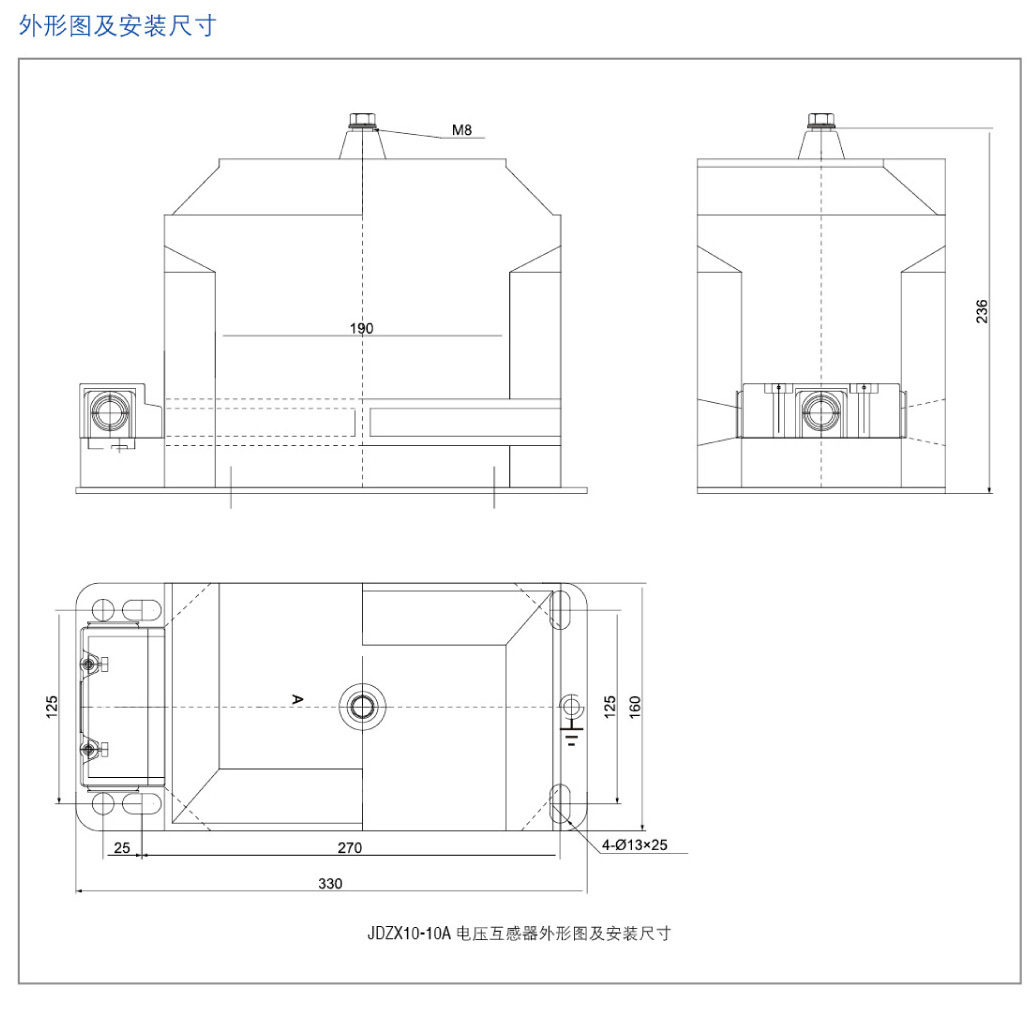

七、外形及尺寸:
