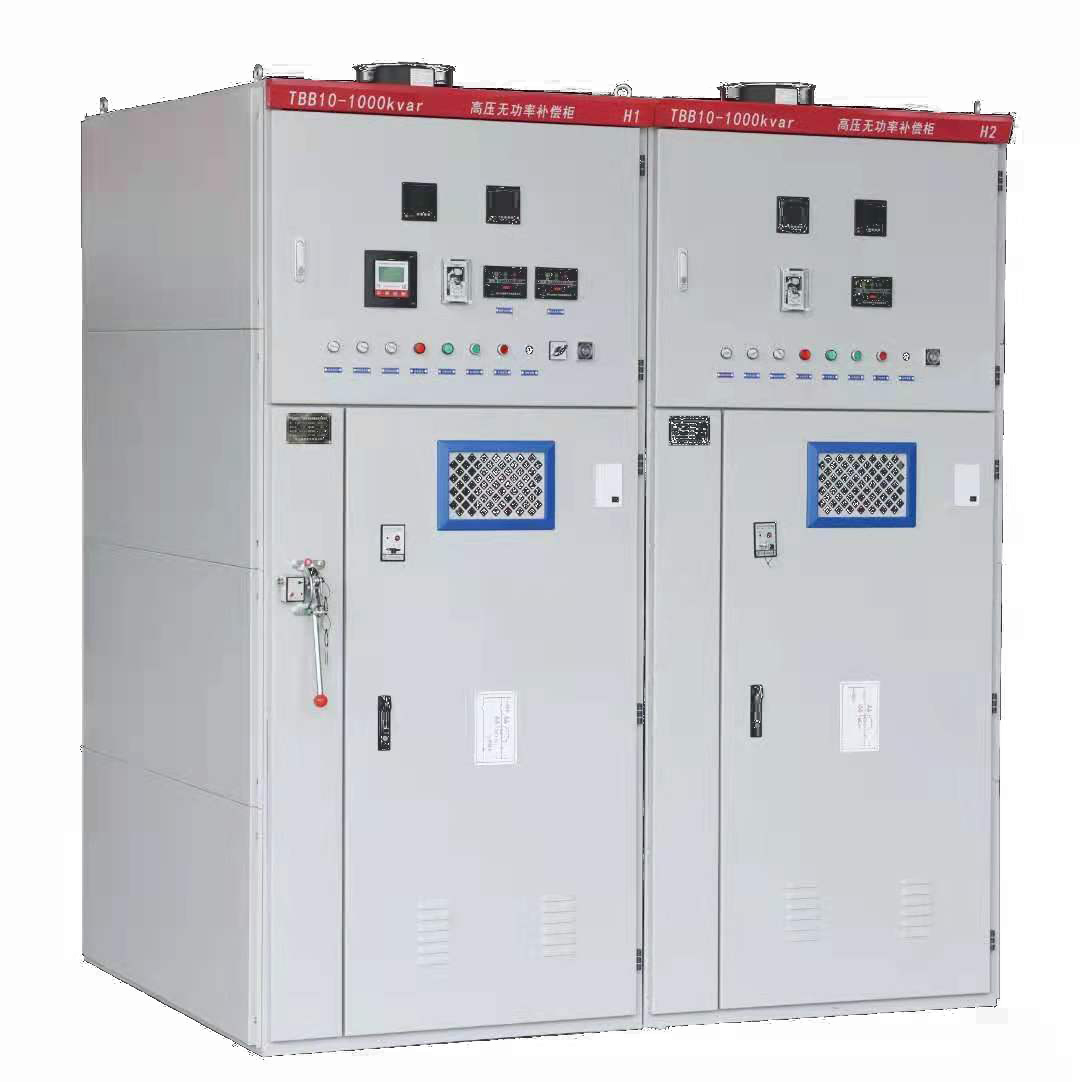

TBB10型高壓自動無功補償裝置
發表于：2021-09-02 17:43 發布者：admin
一、TBB10型高壓并聯電容器補償裝置概述：
TBB10型高壓并聯電容器補償裝置系列產品，是廣泛應用于10KV線路的戶外型無功自動補償裝置，可實時監測高壓線路的電壓、電流、無功及功率因數等電網參數，并根據這些參數對高壓申網進行動態監測補償:對提高線路功率因數及申壓，減少線損，改善電網供電質量起到重要作用。
二、執行標準：
DL/T604-1996《高壓并聯電容器裝置訂貨技術條件》
GB3983.2-89 《高壓并聯電容器》
JB/T10558-2006 《柱上式高壓無功補償裝置》
GB50227-95 《并聯電容器裝置設計規范》
GB/T16927.1 《高電壓試驗技術第一部份一般試驗要求》
GB/T16927.1 《高電壓試驗技術第一部份測量系統》
JB1207-1997 《電壓互感器》
JB1208-1997 《電流互感器》
GB 11032《交流無間隙氧化鋅避雷器》
GB1984-2003 《高壓交流斷路器》
GB4208-1993 《防護等級》
DL/T672-1999 《變電站電壓無功調節控制裝置定貨技術條件》

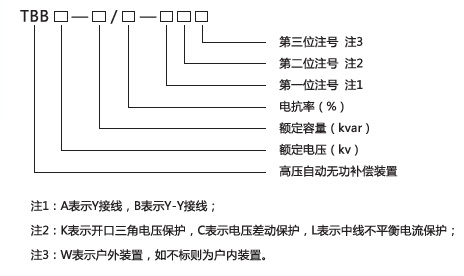

三、型號含義：
四、使用環境條件：
1)適用范圍:適用于交流10kv線路，戶外安裝使用環境溫度:-35℃-+45℃；
2)環境濕度:40℃時，20%-90%大氣壓力:79.5KPa-106.0KPa；
3)海拔高度:≤2000m(大于2000m使用需和公司協商)；
4)環境條件:使用場合無有害氣體、無導電性或爆炸性塵埃及嚴重霉菌額定電壓:10Kv、6Kv額定頻率:50Hz。
五、功能及特點：
1)電流測量互感器使用安裝方便、質量可靠的開口式電流互感器，提高了安裝質量、減輕勞動強度；
2)測量精度:電壓誤差≤0.5%，電流誤差≤1%，無功、有功誤差≤1%，功率因數士2%；
3)具有過流、過壓、欠壓、缺相保護功能，補償裝置從電網斷開后，經內部放電部件自動將殘余電壓降低到50V以下；
4)可實現多級自動投切控制功能，使高壓線路無功補償曲線更加平滑、效果更好；
5)采用高可靠的微處理器及控制技術，實現了補償系統的自動控制、數據統計和存儲的功能；
6)通過GPRS遠程無線通訊方式實現遠距離采集數據及控制的目的。7)采用真空接觸器投切電容器，適合通斷容性電流，可靠性高。

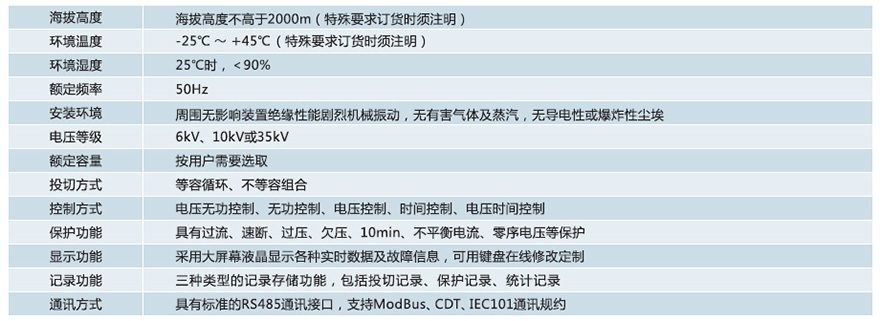

六、主要技術參數：

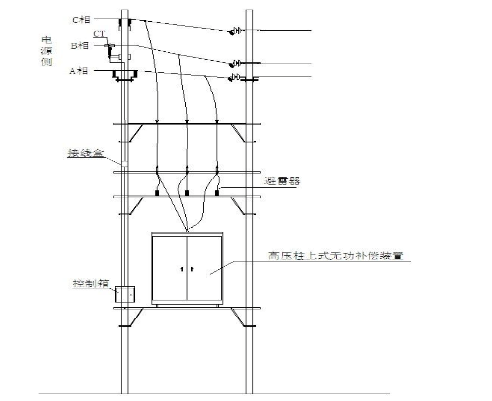

七、外形及尺寸：
