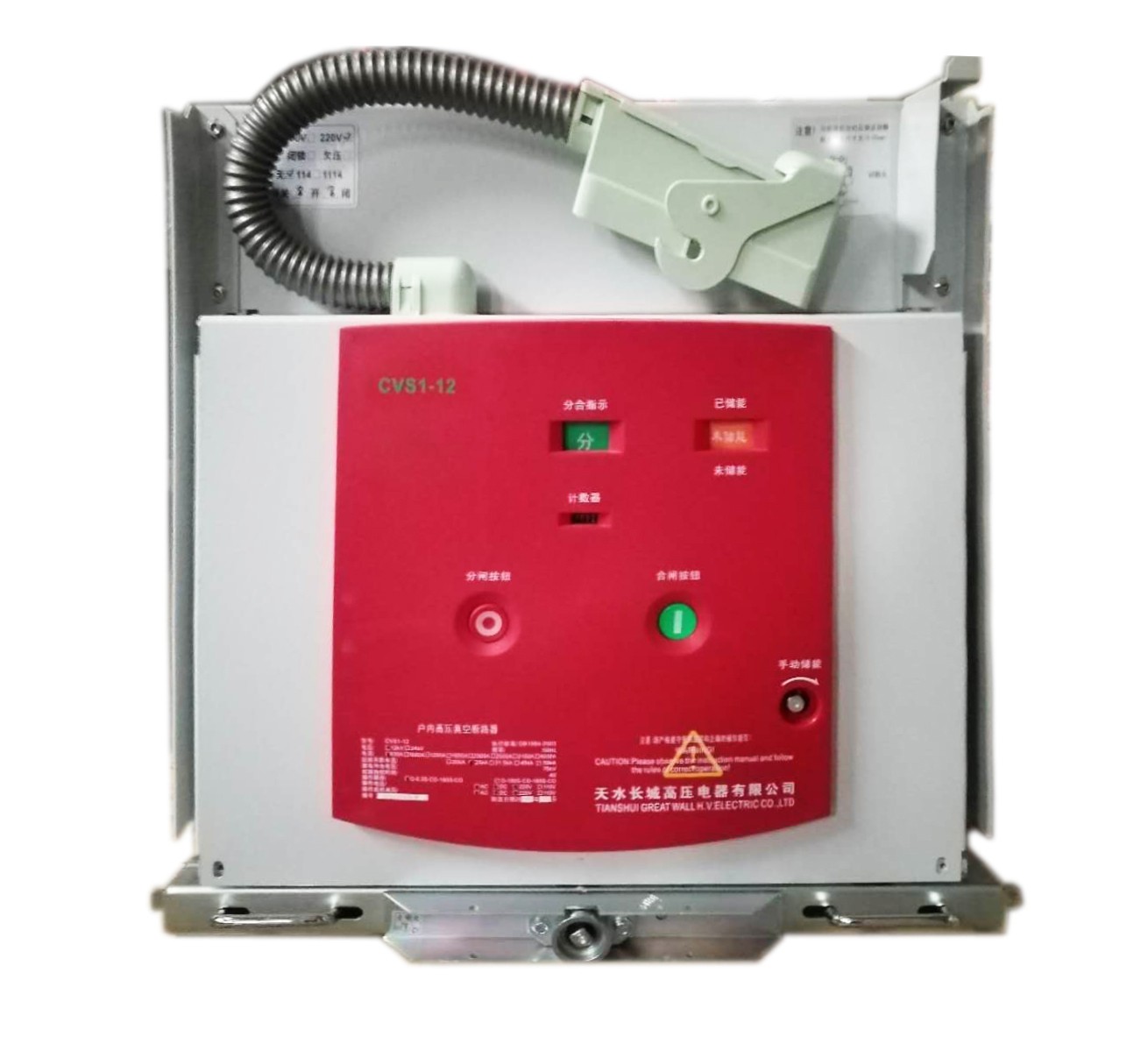

一、CVS1-12固封極柱真空斷路器產品概述：

CVS1-12固封極柱真空斷路器的外形尺寸與ZN63A兼容，一次部分采用固封技術，將上下出線座、導電夾、軟連接和絕緣拉桿組裝在一起、使滅弧室的表面不受外界環境的影響。該產品零件數量少、操作簡單、可靠性高、使用壽命長、并且真正實現了完全免維護。斷路器能適用KYN28、 KYN79等各種中置可移開式開關柜，也可固定安裝。

二、顯著特點：

CVS1真空斷路器配用CG68彈簧機構—“可獨立的整體式機構”：

①　結構簡單、零部件少，結構緊湊、體積小、重量輕；

②　功能齊全、可靠性高，操作按鈕、狀態指示分布整齊、集中；

③　維修方便：維修時既可將機構整體更換維修，也可在斷路器上對零部件進行更換維修。

三、最新技術的真空滅弧室：

截流值底，接觸電阻小，機電壽命高，壽命周期內觸頭磨損小，縱向磁場觸頭。

四、固封式主回路：

①　真空滅弧室垂直固封在絕緣筒內， 防止真空滅1G室受外部因素而損壞；

②　柔性填封材料可減小斷路器操作震動對真空滅弧室的影響；

③　有效的阻斷真空滅強室外表的爬電，減小了體積。

五、操作機構與真空滅弧室的配合：

①　采用PRO-E動力學分析計算，通過實驗驗證。在此配合下觸頭燒損極小；

②　緊湊的結構設計；

③　斷路器零部件少，結構布置合理緊湊操作機構與真空滅弧室的配合。

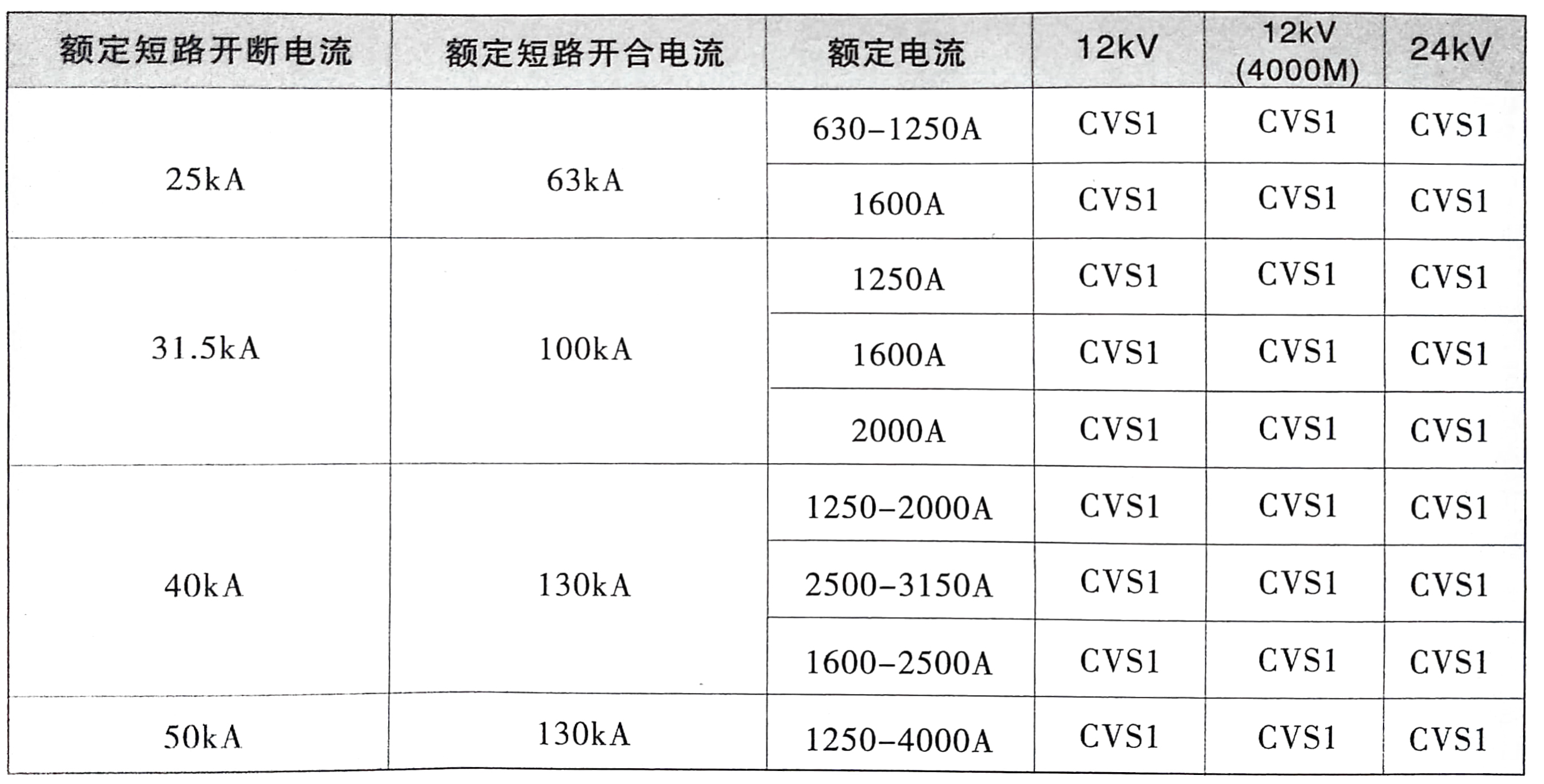

六、產品范圍：

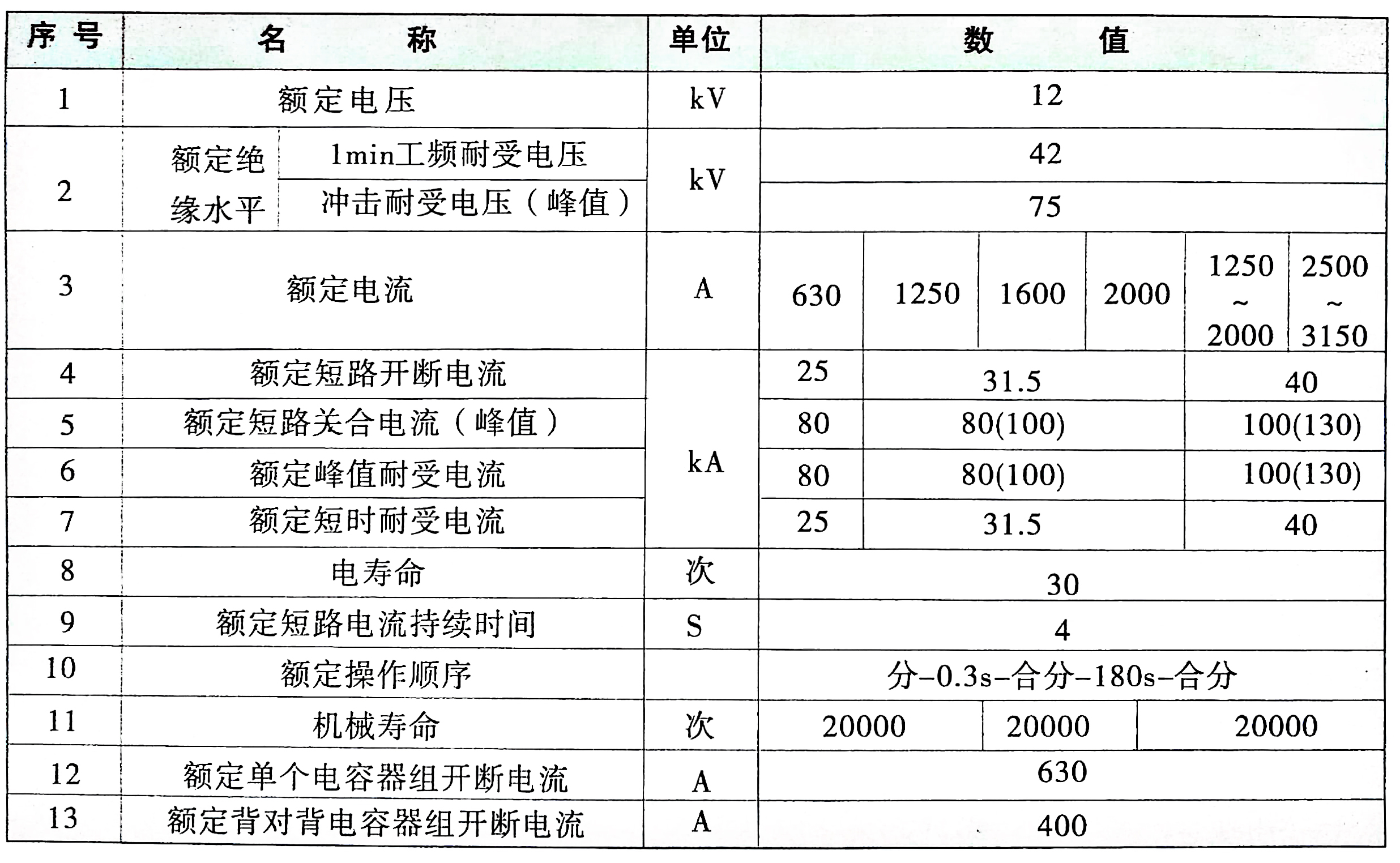

七、斷路器主要技術參數：

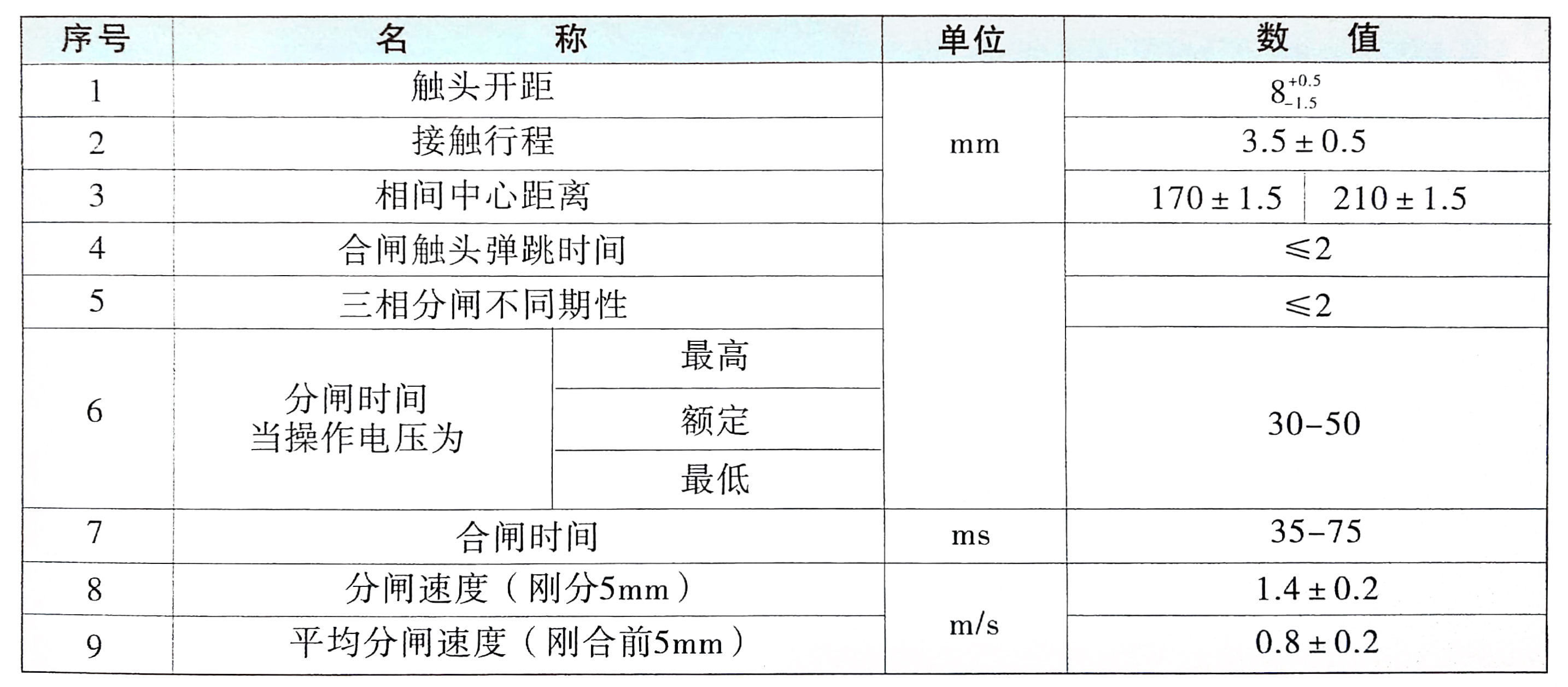

八、機械特性參數表：

九、外形尺寸圖：

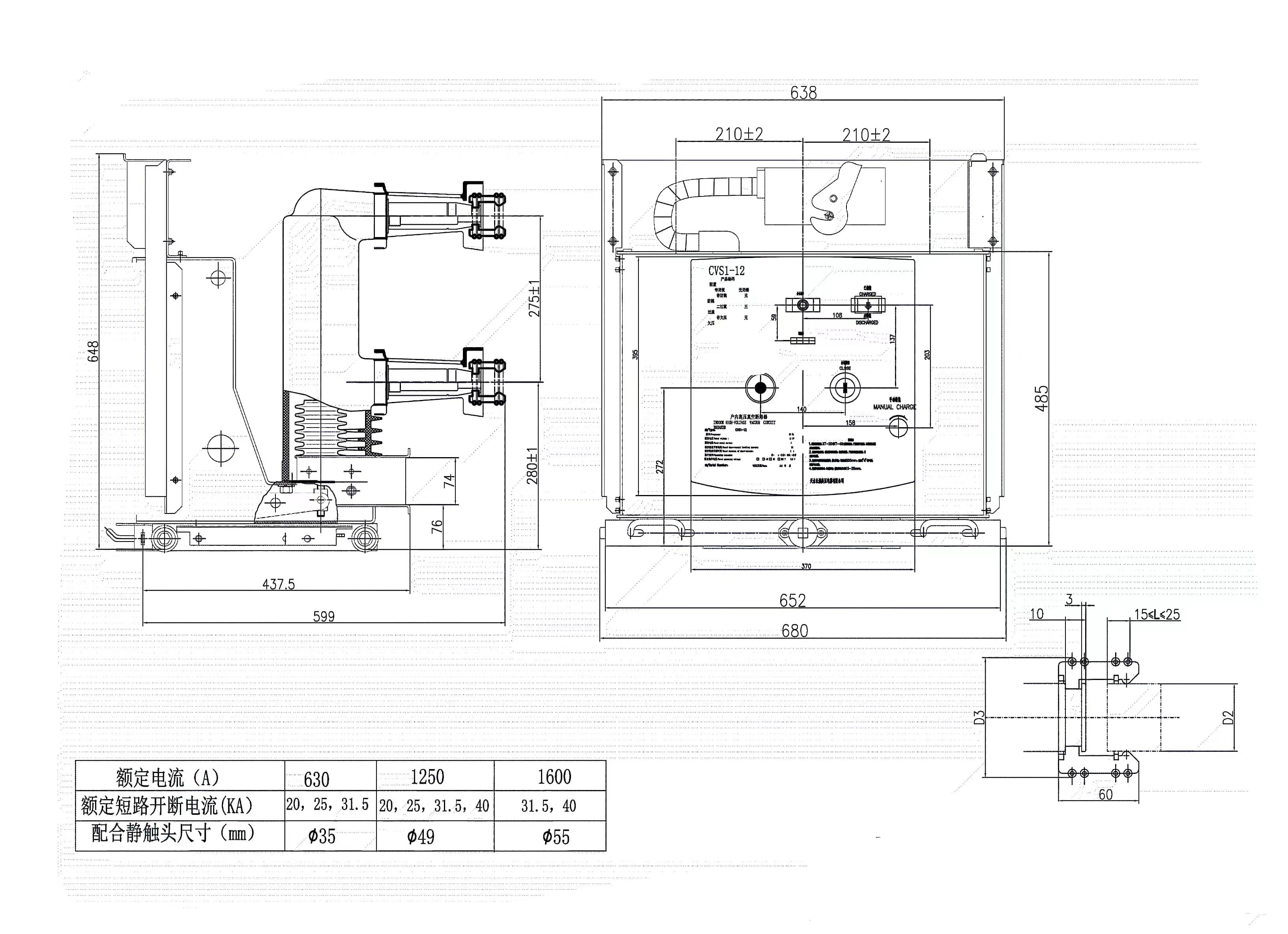

cvs1 相距210mm外形尺寸圖

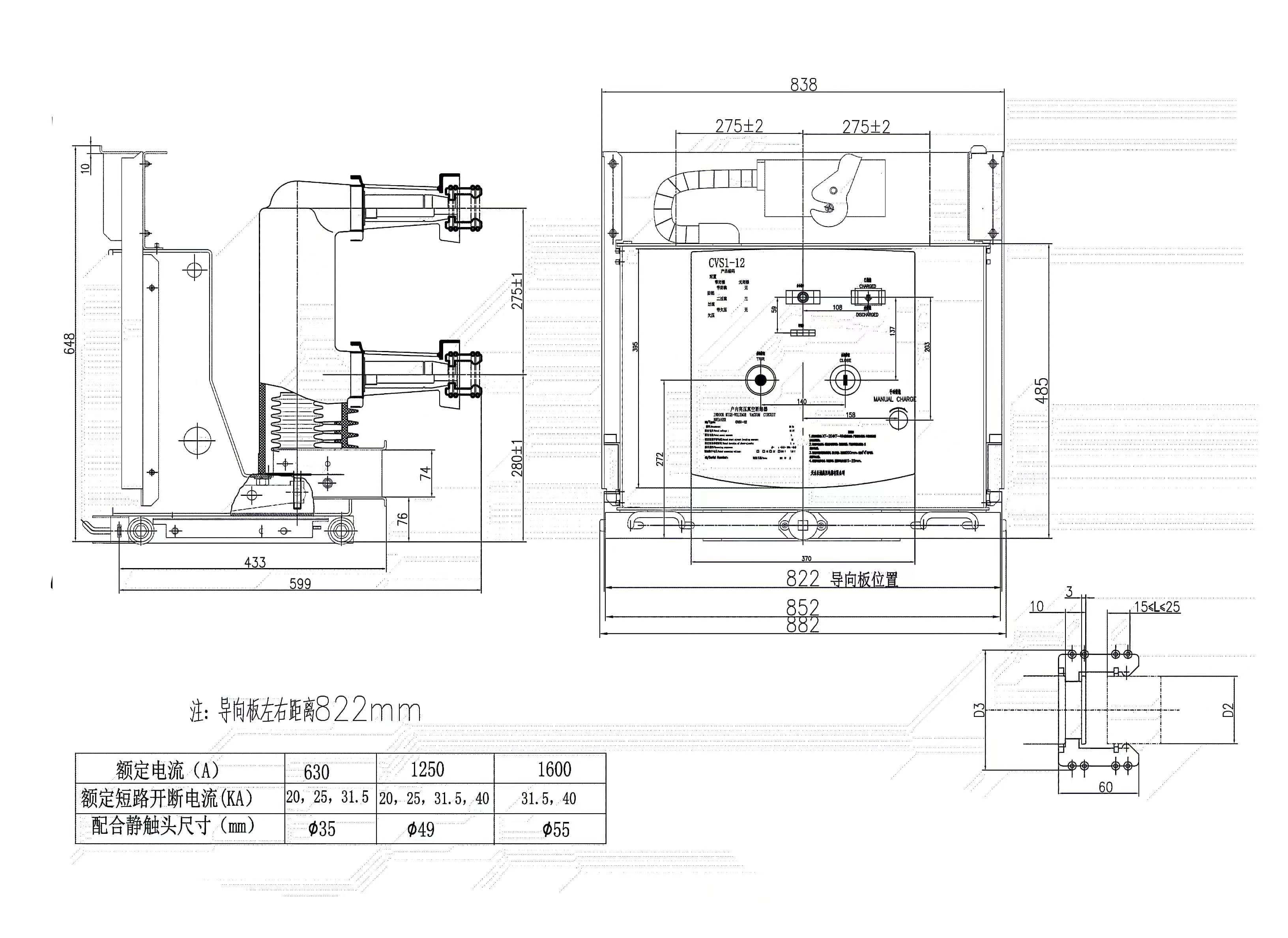

cvs1 相距275mm外形尺寸圖
