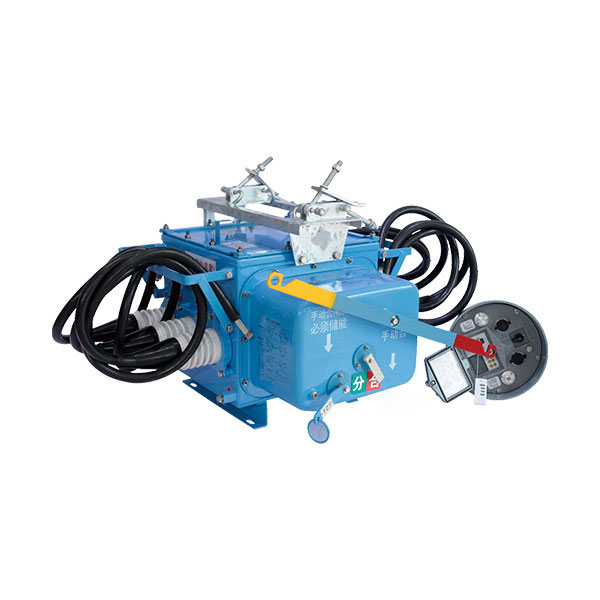

FZW28-12F系列戶外高壓交流分界真空斷路器
發表于：2020-09-07 16:07 發布者：admin
一、FZW28-12F系列戶外高壓交流分界真空斷路器概述：
FZW28-12F系列戶外分界真空負荷開關適應于額定電壓為12kV、額定頻率50Hz的戶外三相交流配電系統中，作為開、合負荷電流和關合短路電流之用。 FZW28-12F系列戶外分界真空負荷開關適用于變電站、工礦企業及城、農網作保護和控制和城、農網自動化配電網絡(luò )以及頻繁操作的場所。
FZW28-12F系列戶外分界真空負荷開關用于架空線路配電系統用的操作控制開關，有多種型式．具有無油、機構簡單、性能可靠無需維護等突出優點，至今已被廣泛使用。該產品與FDR型故障檢測器或RTU遙控終端裝置等設備相結合，構成結構十分簡單的配電自動化系統，它可以實現架空線路故障的自動定位和故障段的自動隔離。為了更新我國現有的配電開關設備，使之實現無油化和自動化為特征的配電設備改造的需要。
二、正常使用條件：
① 溫度：-25℃～+70℃；
② 海拔高度：2000m；
③ 風速≤35米／秒，相對濕度≤95%；
④ 抗震烈度：地震列度8度；
⑤ 地面水平加速度1/4g，地面垂直加速度1/8g，安全系數1.7；
⑥ 污穢等級：Ⅲ級，
⑦ 最大覆冰厚度：10mm．
⑧ 系統中性點接地方式：中性點不接地／消弧線圈接地/小電阻接地系統。
三、型號及含義：
四、結構特點：
自動閉鎖相間短路故障：用戶支線發生相同短路故障時，分界開關在變電站斷路器或重合器保護跳閘后立即分閘并閉鎖， 變電站重合后，饋線上的其它分支用戶迅速恢復供電； 快速定位故障點：用戶支線事故造成分界開關保護動作后，責任用戶停電，由其主動報送事故信息，電力公司派員現場可通過掌上電腦或通訊模塊排查事故原因；自動切除單相接地故障：用戶支線發生單相接地故障時，分界開關自動分閘； 變電站及饋線上的其他分支用戶有感受不到故障的發生。
此開關可實現以下功能：速斷保護、過流保護、三次重合閘、事件記錄、防涌流保護、零序保護、實時時鐘、重合閘后加速、實時狀態查詢、智能掌上電腦控制、本地/遠程設置定值、故障主動上報、GSM短消息功能。

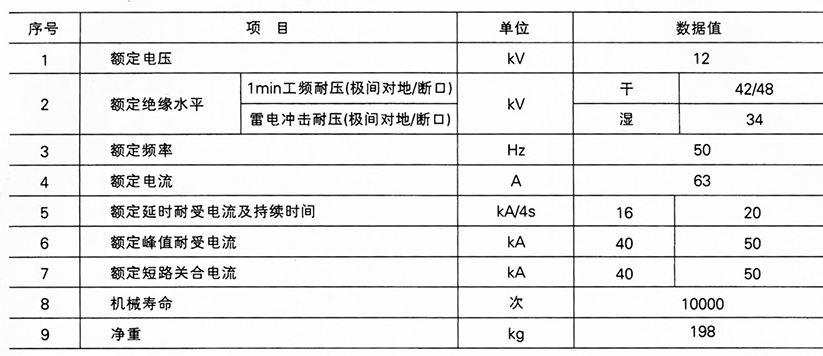

五、主要技術參數：

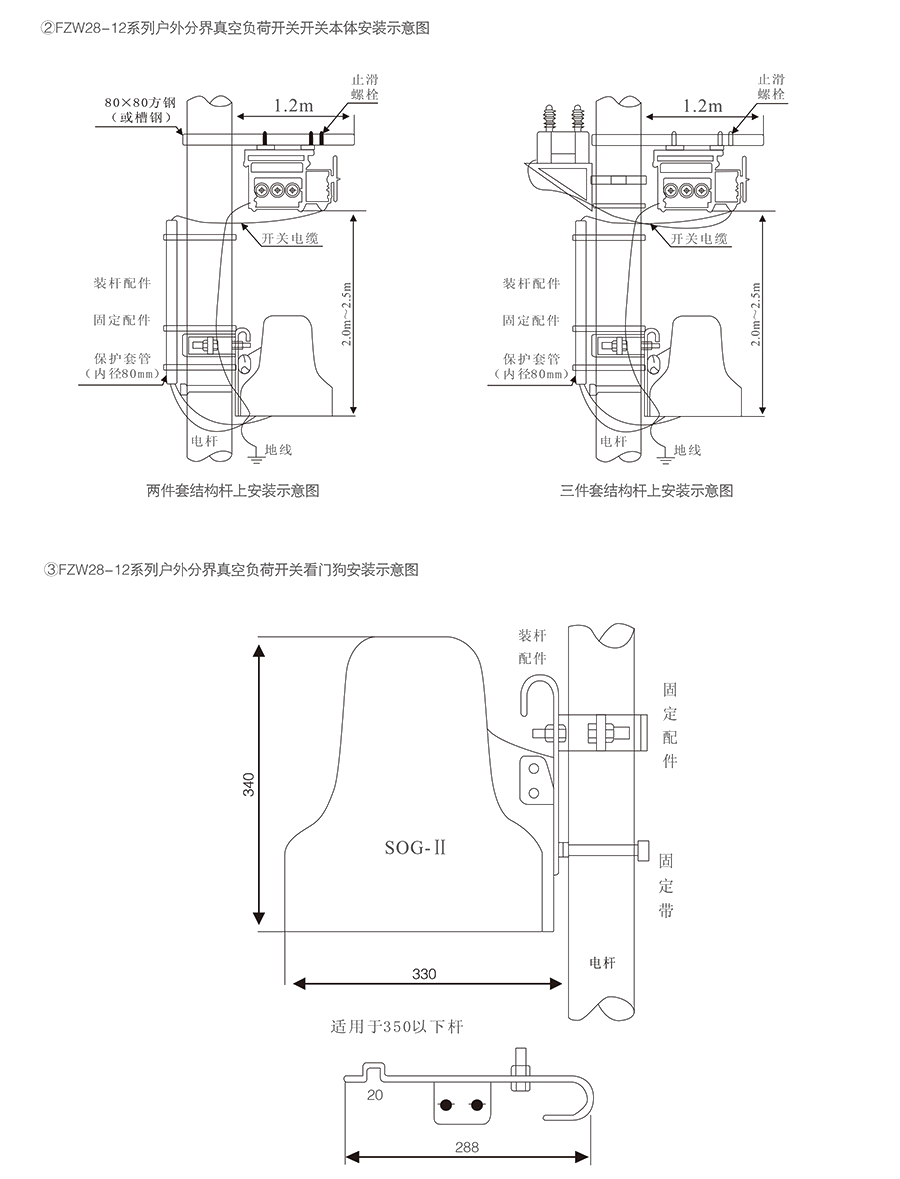

六、外形尺寸圖：
